Τα Integrity Tests και Fan Door Tests χρησιμοποιούνται για την επαλήθευση της στεγανότητας πυροδιαμερισμάτων και προστατευόμενων χώρων.
Οι δοκιμές επιβεβαιώνουν ότι οι χώροι διατηρούν την απαιτούμενη αντοχή σε φωτιά και καπνό.
Εφαρμόζονται κυρίως σε:
- Data centers
- Ηλεκτρολογικούς και μηχανολογικούς χώρους
- Κρίσιμες εγκαταστάσεις υψηλών απαιτήσεων
Αποτελούν βασικό στοιχείο πιστοποίησης συστημάτων πυρασφάλειας.
Η επιτυχής κατάσβεση πυρκαγιάς από ένα σύστημα πυρόσβεσης με αέριο κατασβεστικό μέσο, εξαρτάται σε μεγάλο βαθμό από τη διατήρηση της πυκνής συγκέντρωσης για συγκεκριμένη περίοδο μετά την εκκένωση. Ένας χρόνος διατήρησης δέκα λεπτών ισχύει στις περισσότερες περιπτώσεις. Εάν δεν επιτευχθεί η συγκέντρωση, είναι πιθανόν να προκληθεί επανεμφάνιση και εξάπλωση πυρκαγιάς.
Ο έλεγχος ακεραιότητας με τη μεθοδολογία του ανεμιστήρα πόρτας – (fan door integrity test) παρέχει ένα μέσο πρόβλεψης του χρόνου συγκέντρωσης του αερίου κατάσβεσης. Απαιτείται από όλα τα ευρωπαϊκά και διεθνή πρότυπα να διεξάγονται δοκιμές στεγανότητας (integrity test) κατά την αρχική εγκατάσταση και εν συνεχεία σε ετήσια διαστήματα.
Μεθοδολογία
Η μεθοδολογία δοκιμής είναι σύμφωνη με τις γενικές απαιτήσεις που καθορίζονται στα σχετικά μέρη των BS 5306, BS: ISO 14520, NFPA 12A, NFPA 2001 και τον κώδικα πρακτικής BFPSA για τα συστήματα αερίου κατάσβεσης. Ισχύει για όλα τα αέρια πυρόσβεσης (π.χ. halon1301, FM200, Argonite).
Αρχή
Ο εξοπλισμός ανεμιστήρα πόρτας βρίσκεται σε μια πόρτα για τη δημιουργία μικρών διαφορών πίεσης μεταξύ του περιβλήματος και των γύρω περιοχών. Εκτελούνται μετρήσεις πίεσης και ροής αέρα, από τις οποίες καθορίζονται τα χαρακτηριστικά διαρροής του περιβλήματος. Ο προβλεπόμενος χρόνος συγκράτησης υπολογίζεται από αυτά τα χαρακτηριστικά διαρροής και από τα δεδομένα του συστήματος πυρόσβεσης.
Συσκευή
Βαθμονομημένοι ανεμιστήρες μεταβλητής ταχύτητας 240V / 110V AC, πλαίσιο που χωράει στο άνοιγμα της πόρτας, μετρητές πίεσης, φορητό υπολογιστή και βοηθητικά εργαλεία.
Διαδικασία
Ο χώρος μετριέται και καταγράφεται ο τύπος και η ποσότητα του πυροσβεστικού. Εμφανίζεται το ύψος του υψηλότερου κινδύνου στο περίβλημα (ύψος κινδύνου).

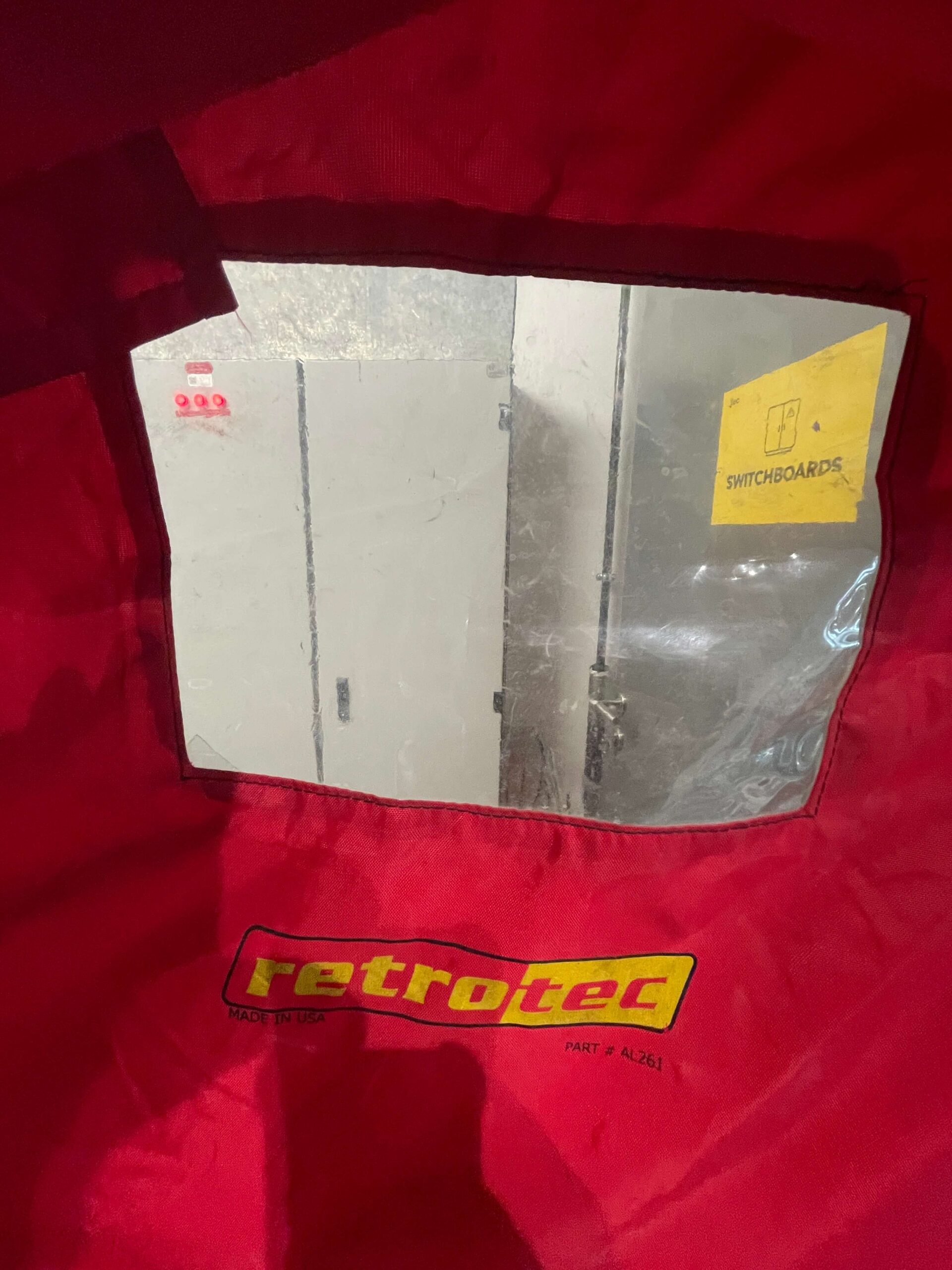

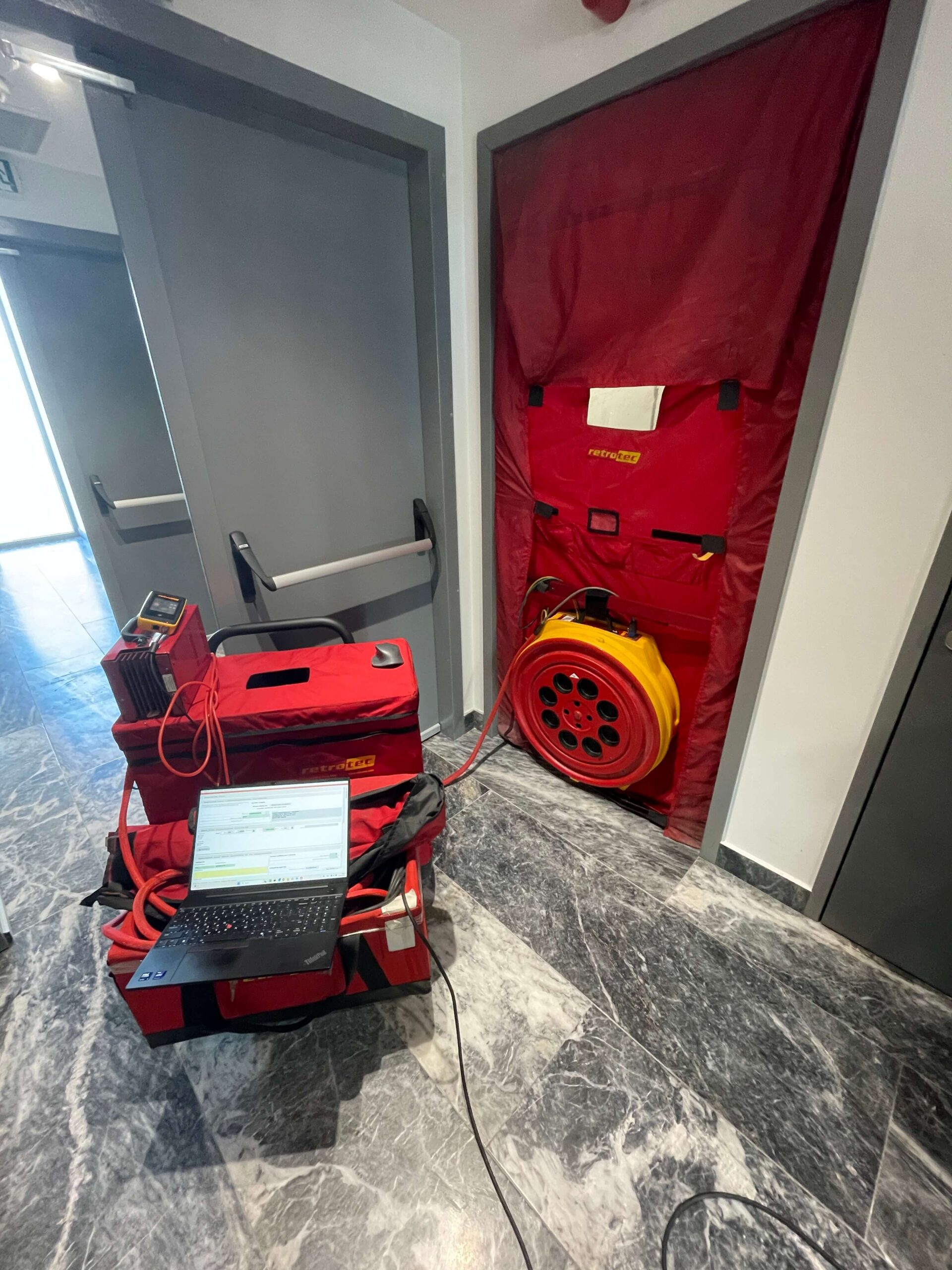

Ο εξοπλισμός ανεμιστήρα πόρτας είναι τοποθετημένος σε κατάλληλο άνοιγμα πόρτας. Η πόρτα δεν χρειάζεται να αφαιρεθεί. Το προσωπικό μπορεί να συνεχίσει να εργάζεται εντός του περιβλήματος κατά τη διάρκεια της δοκιμής και μπορεί να εισέλθει και να αποχωρήσει, υπό την προϋπόθεση της πρόσβασης, εκτός από την περίπτωση που λαμβάνονται μετρήσεις πίεσης. Οι περιορισμοί πρόσβασης δεν θα υπερβαίνουν τα λίγα λεπτά και θα μπορούν να διακόπτονται ταυτόχρονα, εάν είναι απαραίτητο.
Οι μονάδες κλιματισμού μπορεί να παραμείνουν σε λειτουργία καθόλη τη διάρκεια της δοκιμής για να αποφευχθεί η δημιουργία θερμοκρασίας στο χώρο.
Το σύστημα πυρόσβεσης και τα δεδομένα περιβλήματος που λήφθηκαν νωρίτερα εισάγονται στον υπολογιστή. Αυτό υπολογίζει τη σχεδιαζόμενη συγκέντρωση και την πίεση (τυπικά μεταξύ 4 και 20Pa) που θα ασκούσε το αέριο μετά την εκκένωση.
Ο ανεμιστήρας θυρών χρησιμοποιείται για την πίεση και την αποσυμπίεση του περιβλήματος στην επιθυμητή πίεση και καταγράφεται η πίεση ανεμιστήρα που απαιτείται σε κάθε περίπτωση. Για ορισμένο σχεδιασμό συστήματος λαμβάνεται μια σειρά αναγνώσεων πίεσης. Οι χρησιμοποιούμενες πιέσεις είναι πολύ χαμηλές και δεν παρουσιάζουν κανένα κίνδυνο για το περίβλημα ή τον εξοπλισμό.
Τα δεδομένα πίεσης εισάγονται στον υπολογιστή, ο οποίος υπολογίζει τη ροή αέρα, την ισοδύναμη περιοχή διαρροής και τον χρόνο συγκέντρωσης.
Εάν το αποτέλεσμα ικανοποιεί τον καθορισμένο χρόνο συγκράτησης (συνήθως 10 λεπτά), το περίβλημα θεωρείται ότι έχει περάσει τη δοκιμή.
Εάν ο χρόνος συγκράτησης είναι μικρότερος από τον απαιτούμενο, διεξάγεται λεπτομερής έλεγχος για τον καθορισμό των κύριων διαδρομών διαρροής. Αυτό περιλαμβάνει τα κενά δαπέδου και οροφής ανάλογα.
Σε περίπτωση που η κατανομή της διαδρομής διαρροής διαπιστωθεί ότι είναι διαφορετική από τη χειρότερη περίπτωση στον υπολογισμό του αρχικού υπολογιστή, ο χρόνος συγκράτησης υπολογίζεται εκ νέου. Επίσης, εάν είναι εφικτό, σημαντικές διαρροές μπορούν προσωρινά να σφραγίζονται, να λαμβάνονται νέες μετρήσεις πίεσης και να υπολογίζεται ένας αναθεωρημένος χρόνος συγκράτησης. Οι απαιτήσεις τήρησης των χρόνων κατακράτησης καταγράφονται ως δελτία, με την επιφύλαξη τυχόν αναγκαίων διορθωτικών ενεργειών.
